2-1-7 3 trong 1 h Dòng hàn chùm tia

Jinfeng Weldcut là nhà sản xuất và nhà cung cấp chuyên nghiệp của Trung Quốc gồm các dòng hàn chùm tia 3 trong 1 giờ với giá cả phải chăng. Các đường hàn chùm tia 3 trong 1 giờ được tích hợp với lắp ráp, hàn và duỗi thẳng trên mặt bích sau khi hàn trong một máy để tạo ra chùm H hoặc chùm T hàn. Nó có thể nhận ra việc sản xuất trên chùm H hoặc chùm T hàn với tốc độ nhanh và độ chính xác cao, có các tính năng của hoạt động đơn giản, không gian chiếm dụng ít hơn và ít lao động hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Đối với tất cả các đường hàn chùm tia 3 trong 1 giờ được sản xuất bằng Weldcut bằng bảo hành 12 tháng, là máy hiệu quả cao nhất để tăng năng suất cho người dùng cuối từ cấu trúc thép, cầu, xây dựng.

Thông số kỹ thuật

Người mẫu	ZHJJ15	ZJ18	ZHJ20
Webheight T-chùm (H)	200 ~ 1500mm	200-1800	200-2000mm
Độ dày web (D)	6 ~ 12 mm	6 ~ 19mm	6 ~ 30 mm
Flangewidth (b)	200 ~ 800mm	200 ~ 1000mm
Flangethickness (T)	6 ~ 25 mm	6 ~ 40mm
Chiều dài chùm (l)	4000 ~ 15000mm	4000 ~ 15000mm	4000 ~ 15000mm
Vật liệu chùm tia	Q235
Loại hàn	Hàn hồ hồ quang qua hồ quang ngập nước
Nguồn năng lượng hàn	Loại dây đơn hoặc dây đôi	Dây đơn	Dây đơn
Tốc độ đầu ra hàn	200 ~ 1000 mm/phút
Góc ngọn đuốc:	Điều chỉnh tốt 45 °
Áp lực thủy lực	≤14 MPa
Hệ thống phục hồi thông lượng	2Sets
Khối lượng của phễu thông lượng	2 × 50L
Con lăn băng tải đầu vào:	12000 mm
Con lăn băng tải đầu ra:	12000 mm
Sức mạnh máy chính	18.0kw
Hệ thống thủy lực:	1SET
Đơn vị duỗi thẳng	1 bộ, tích hợp trên máy
Nguồn điện:	AC/380 V/50 Hz/3ph
Khả năng làm thẳng	6-40mm

Tính năng và ứng dụng

3-in 1 H Các đường hàn chùm tia có chức năng kết hợp của chùm H, lắp ráp chùm tia T, hàn và biến dạng mặt bích duỗi thẳng sau khi hàn. Do đó, nó có thể nhận ra chính xác và nhanh chóng nhận ra sản xuất chùm tia H và T. Nó có những lợi thế sau: Hoạt động đơn giản, chi phí lao động ít hơn và khu vực bao phủ nhỏ.

Dòng này có hai quy trình hàn tùy chọn để bạn chọn theo độ dày tấm thép kết cấu được hàn:

Tùy chọn A: Hàn dây đôi vòng cung đơn trong đó tốc độ lắng đọng cao hơn 40% so với hàn hồ quang đơn cung đơn cung đơn một vòng cung đơn, SOT đặc biệt phù hợp với độ dày của thép cấu trúc mà độ dày nhỏ hơn 20 mm.

Tùy chọn B: Hàn dây đơn ARC. Nó phù hợp cho phạm vi lớn hơn của hàn độ dày tấm.

Chi tiết

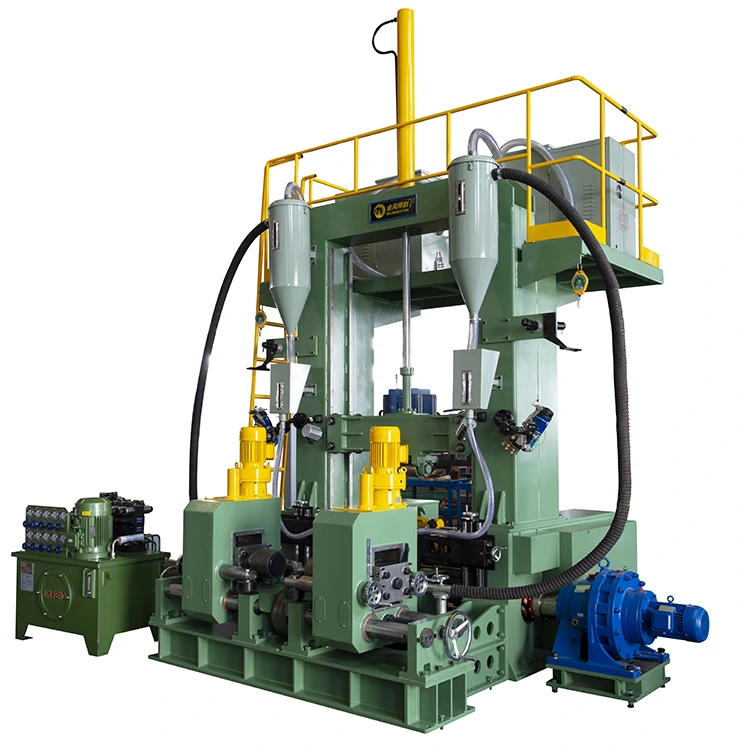

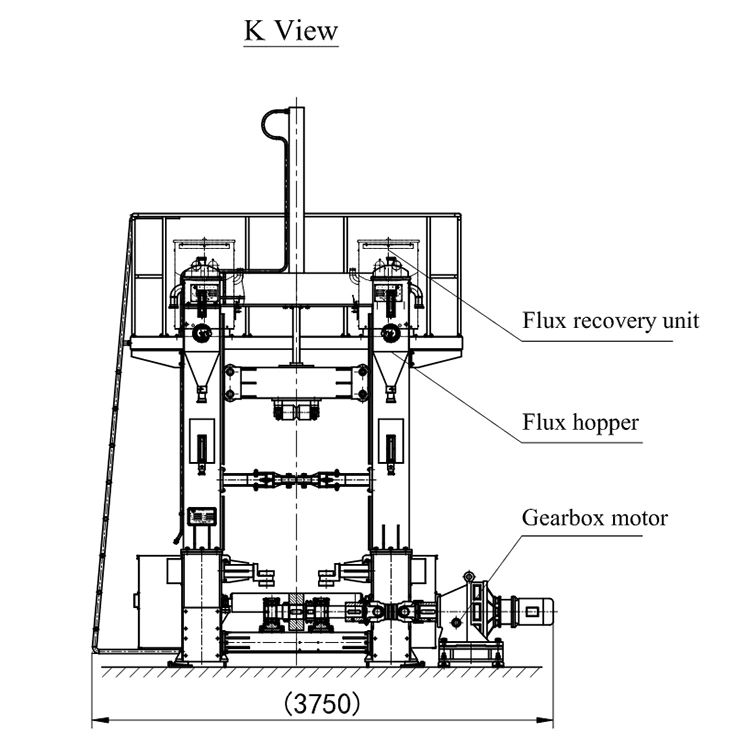

Các đường hàn chùm ZHJ3-IN 1 H tiêu chuẩn bao gồm một bảng con lăn đầu vào, trạm hàn chính và trạm duỗi, bảng đầu ra. Trên trạm hàn chính và máy làm thẳng ở đó cài đặt với các đơn vị phục hồi thông lượng, đầu hàn với đèn pin và các thiết bị kẹp cho mặt bích và web.

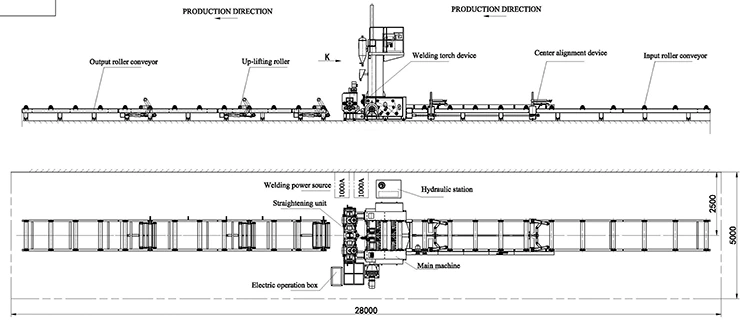

1. Standardzhj3-in 1 H Dòng hàn chùm tia

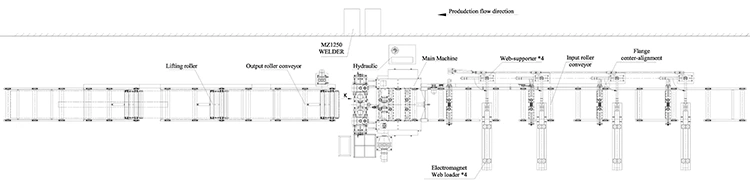

2. Tùy chọn 1:

Theo các yêu cầu khác nhau từ khách hàng, chúng tôi cũng cung cấp cấu hình cho các dòng hàn chùm tia 1HJ3-in 1 h như sau:

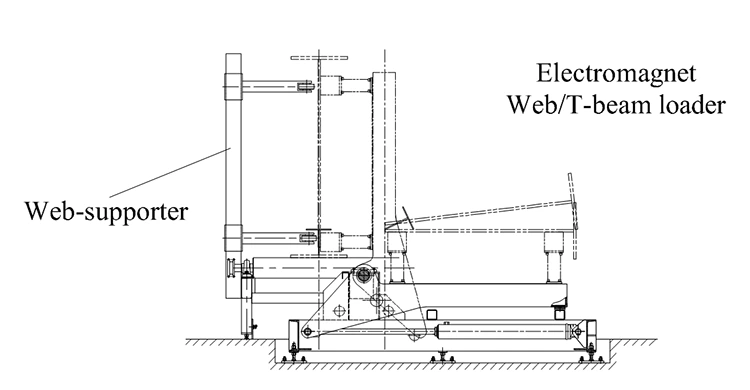

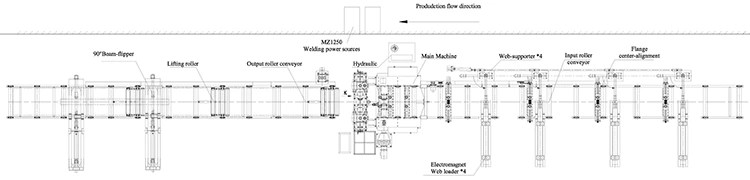

Dựa trên các dòng hàn chùm 3 trong 1 tiêu chuẩn, có thêm một bộ trình tải web, các trình điều khiển 4 PC của ARM tải nam châm và 4PC của người hỗ trợ web. Trên mỗi cánh tay tải web có 2PC nam châm để giữ tấm web thép.

3. Tùy chọn 2:

Theo các yêu cầu khác nhau từ khách hàng, chúng tôi cũng cung cấp cấu hình cho các dòng hàn chùm tia 1HJ3-in 1 h như sau:

Dựa trên ở trên, chúng ta có thể thêm một bộ Flipper chùm 90 độ trên bảng con lăn đầu ra để đảo ngược chùm tia hàn ở vị trí ngang.

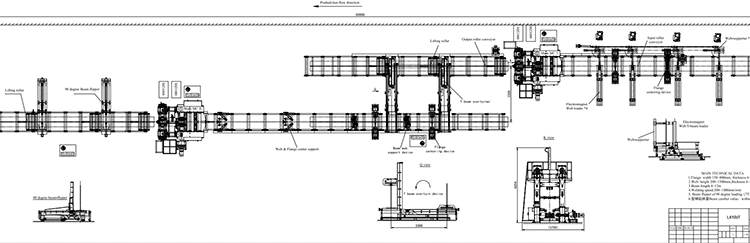

3. Tùy chọn 3:

Một số khách hàng có thể cần tăng sản lượng sản xuất, họ cần một đường hàn để bao gồm 2 bộ trạm hàn. Trạm hàn đầu tiên để hàn mặt bích và web thứ 1 để tạo thành một tia T, cái thứ 2 để hàn chùm tia T hàn và mặt bích thứ 2 để tạo thành một tia H.

3.1 Vì vậy, dựa trên các dòng hàn chùm 3 trong 1 tiêu chuẩn, có thêm một bộ trình tải web, các trình điều chỉnh 4 PC của ARM tải nam châm và 4PC của người hỗ trợ web.on mỗi cánh tay tải web có 2PC nam châm để giữ tấm web thép.

3.2 Để thêm 1 bộ bộ lật T chùm T để xoay chùm tia T ở 180 độ và đặt chùm tia T trên mặt bích thứ 2 trên bảng con lăn đầu vào của trạm hàn thứ 2.

3.3 Để thêm một bộ Flipper chùm 90 độ trên bảng con lăn đầu ra của trạm hàn 2 để lật dầm hàn ở vị trí ngang.

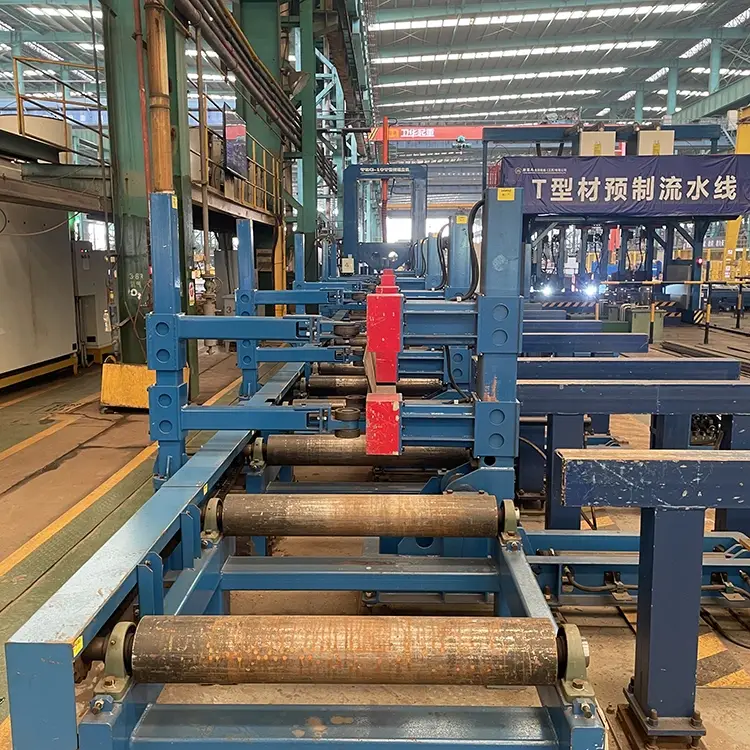

T chùm và dòng sản xuất chùm H

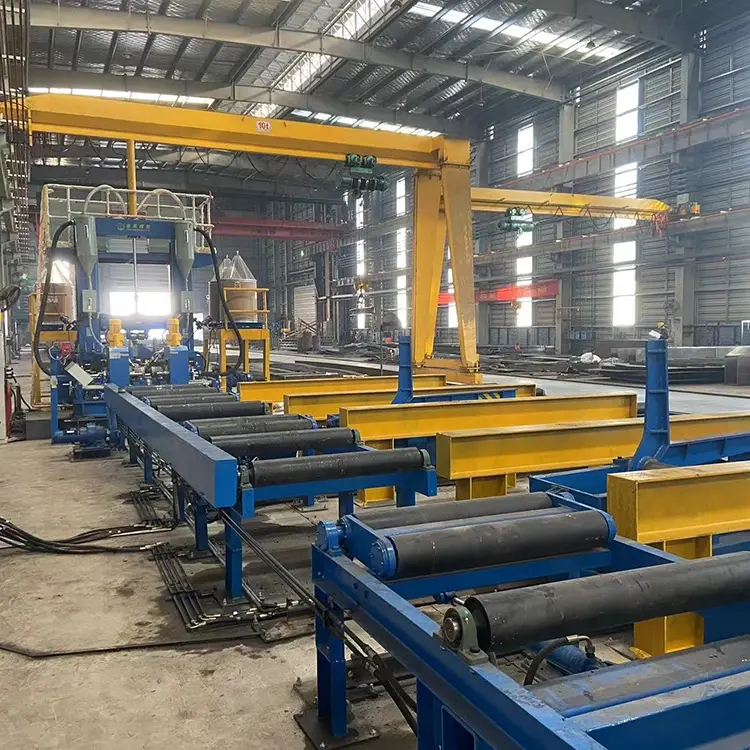

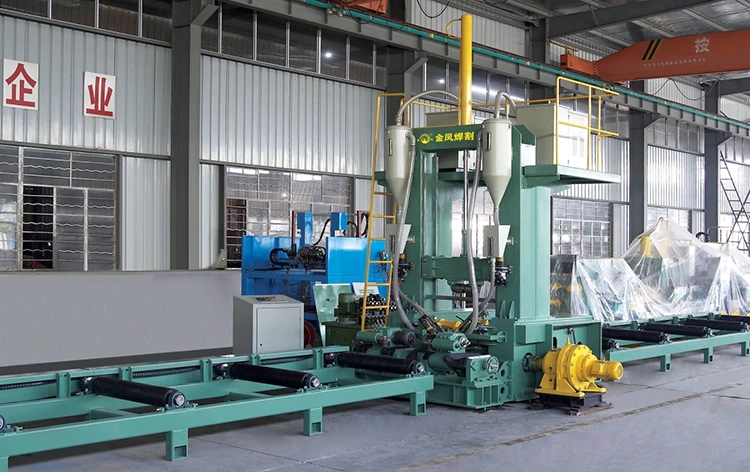

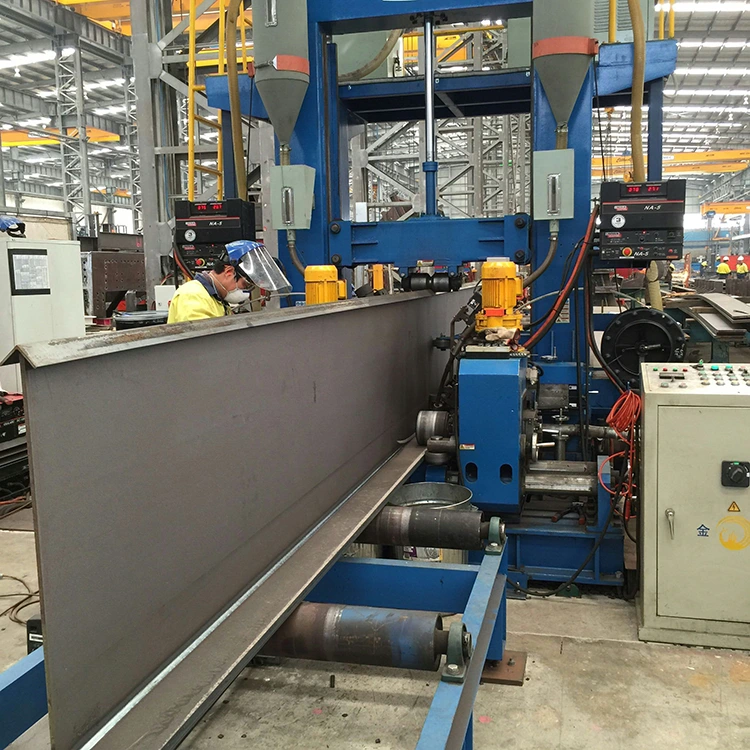

Các đường hàn H-Hải H tích hợp 3 trong 1 được cài đặt trong nhà máy của người dùng
