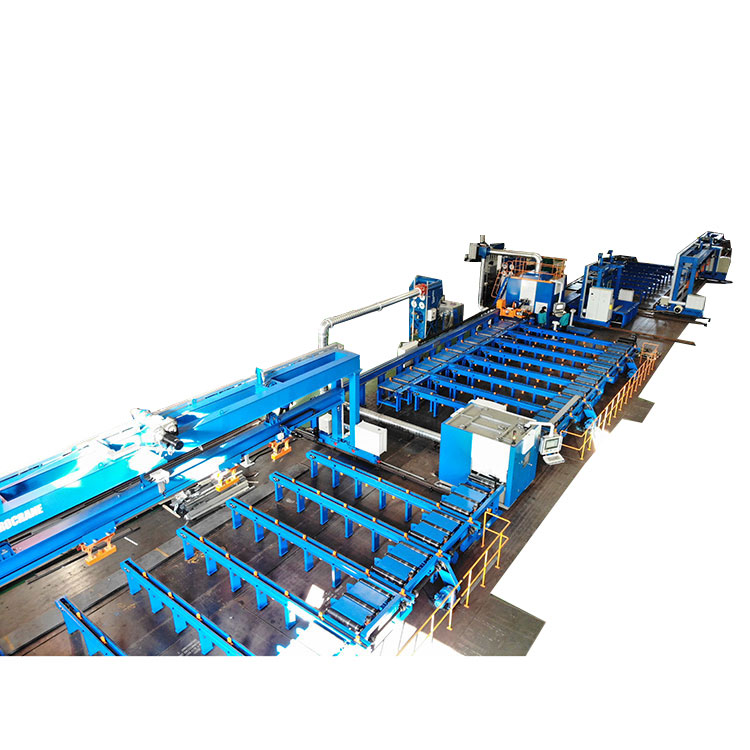

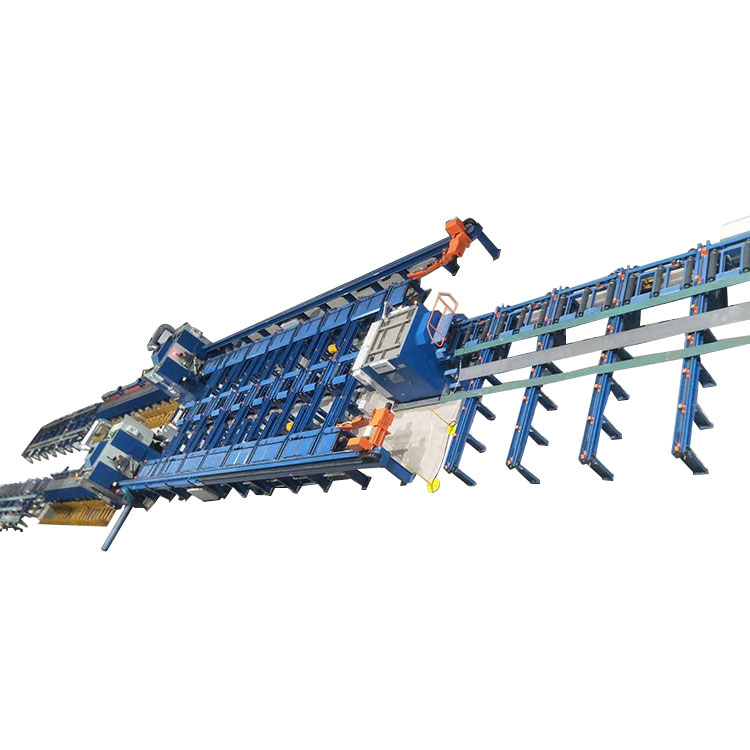

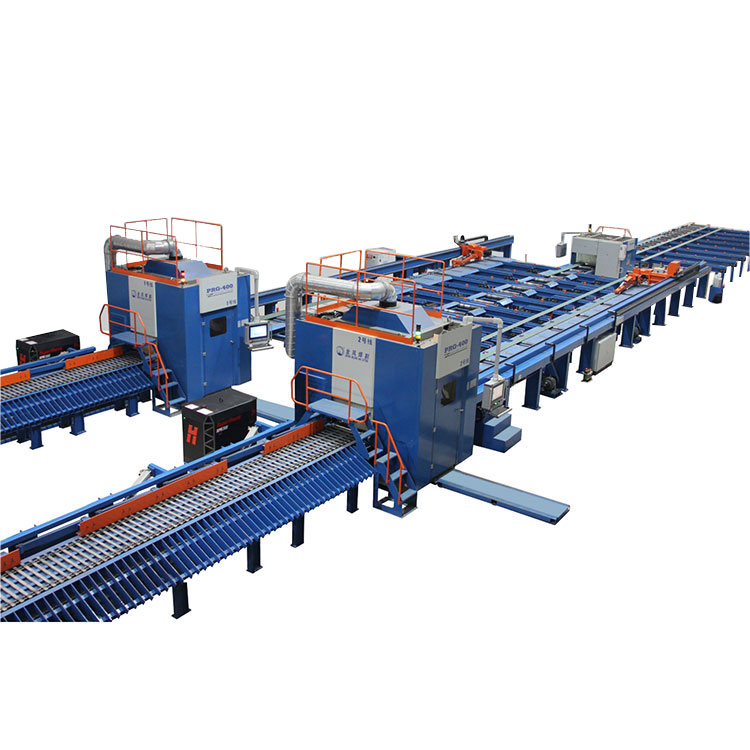

Hồ sơ Robot cắt dây chuyền

JINFENG® là nhà sản xuất và cung cấp chuyên nghiệp của Trung QuốcHồ sơ Robot cắt dây chuyềns với giá cả phải chăng. CácHồ sơ Robot cắt dây chuyềns là hệ thống cắt bằng robot plasma hiệu suất cao để thực hiện cắt plasma trên các cấu hình thép khác nhau của bóng đèn, dải, góc, dầm T, Kênh, dầm H hoặc dầm I, với một cánh tay robot.

PRG 600



Hồ sơ Robot cắt dây chuyền



Đối với tất cả cácHồ sơ Robot cắt dây chuyềns và máy cắt plasma do JINFENG WELDCUT sản xuất sẽ được bảo hành 2 năm và được trang bị Tải cẩu, Làm sạch cạnh, đánh dấu bằng mực, hỗ trợ tất cả các giao diện CAD-CAM dưới dạng tùy chọn. PRGHồ sơ Robot cắt dây chuyềns là dây chuyền cắt plasma robot tiên tiến nhất để tăng năng suất cho Người dùng cuối từ các ngành công nghiệp khác nhau.



thông số kỹ thuật



Người mẫu	Bóng đèn tròn	dải	Góc	góc điện tử	dầm chữ T	Kênh	dầm chữ H	Chiều dài	Cân nặng
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	không áp dụng	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Hỗ trợ cắt plasma, khắc plasma, khắc in phun, phần mềm CAD-CAM



Tính năng và ứng dụng

1.PRGHồ sơ Robot cắt dây chuyềns là thiết bị cắt tự động hóa cao được tích hợp với cánh tay rô-bốt sáu trục của ABB. Bằng một thao tác chính của một người vận hành, dây chuyền bắt đầu quá trình xử lý tự động từ tải vật liệu và dỡ các bộ phận sau khi cắt plasma.

2. Dây chuyền có thể được tích hợp hoàn toàn với hệ thống MES và Cho phép điều khiển từ xa thông qua trình xem nhóm để các kỹ sư từ nhà sản xuất dễ dàng thực hiện chẩn đoán từ xa để giải quyết sự cố qua internet mà không cần cử kỹ sư đến địa điểm làm việc.

3. Hệ thống CNC cung cấp toàn quyền kiểm soát tất cả hệ thống dây chuyền chính (rô-bốt, bàn con lăn, băng chuyền chéo, xe đẩy và kẹp gắp, hệ thống đánh dấu)ã

4.Có thể đọc các tệp *.gen được tạo từ Tribon/AM, các tệp DSTV được xuất từ ​​phần mềm thiết kế TEKLA và các định dạng khác.

5. Cái nàyHồ sơ Robot cắt dây chuyềns được sử dụng rộng rãi trong Đóng tàu, xưởng đóng tàu và ngoài khơi để cắt plasma của chất làm cứng để làm tấm phẳng, kết cấu đáy đôi, cụm lắp ráp phụ, vách ngăn, mạng, tấm vi mô cho các tàu / Tàu khác nhau. Với PRGHồ sơ Robot cắt dây chuyềns, các nhà máy đóng tàu hoặc đóng tàu có thể tăng sản lượng và giảm lao động.



Chi tiết

PRGHồ sơ Robot cắt dây chuyềnbao gồm:

cẩu tải hồ sơ

Đường làm sạch cạnh:

Băng tải chéo để tải hồ sơ

Bàn lăn đầu vào

Buồng làm sạch bằng bộ lọc bụi.

Bàn lăn đầu ra.

Băng tải chéo cho đệm

Băng tải chéo để tải

Giỏ đo và kẹp

Bàn lăn đầu vào

thiết bị đánh dấu máy in phun,

Buồng cắt plasma của robot có bộ lọc bụi

Băng tải tấm phân loại đoạn ngắn

Bàn lăn đầu ra cho phần dài

Băng tải chéo cho các bộ phận dài

cần cẩu bốc dỡ

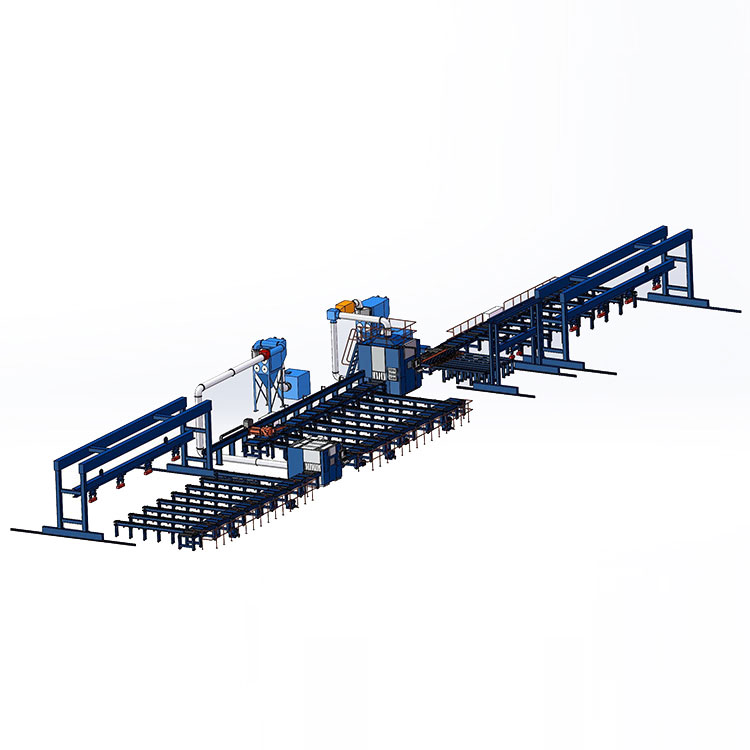

Chế độ xem cấu trúc



Đường làm sạch cạnh



Bằng cách tích hợp một đường làm sạch cạnh vào PRGHồ sơ Robot cắt dây chuyềns, bằng cách sử dụng bánh xe bàn chải để loại bỏ lớp sơn lót khỏi mép của các cấu hình nơi sẽ hàn, có thể làm tăng chất lượng hàn trong quá trình xử lý tiếp theo.



Giỏ đo và kẹp



Nạp biên dạng vào buồng cắt cùng lúc để đo chiều dài của biên dạng được nạp.



Máy đánh dấu in phun



Bằng thiết bị đánh dấu in phun để in chữ, số, ký hiệu và đường uốn (đường nghịch đảo)



Buồng cắt robot



Bằng cách lắp đặt một cánh tay robot 6 trục bên trong buồng cắt để thực hiện cắt chất lượng cao trên các biên dạng.



Bằng cách trang bị một băng tải tấm đai sau buồng cắt, PRGHồ sơ Robot cắt dây chuyềns có thể tự động sắp xếp các phần ngắn và tự động xuất các phần.
