Hồ sơ dòng cắt plasma

JINFENG® là nhà sản xuất và cung cấp chuyên nghiệp của Trung QuốcHồ sơ dòng cắt plasmas với giá cả phải chăng. CácHồ sơ dòng cắt plasmaĐó là các đường cắt biên dạng rô bốt plasma hiệu suất cao để thực hiện cắt plasma trên các biên dạng thép khác nhau của bóng đèn, dải, góc, dầm chữ T, dầm kênh, dầm chữ H hoặc dầm chữ I bằng cánh tay rô bốt.

PRG 400



Hồ sơ dòng cắt plasmas



Đối với tất cả cácHồ sơ dòng cắt plasmas và máy cắt plasma do JINFENG WELDCUT sản xuất sẽ được bảo hành 2 năm và được trang bị các bộ phận tùy chọn như bàn lăn, băng tải chéo, vạch in phun, bộ lọc bụi, hệ thống cắt plasma, băng tải tấm đai đầu ra, bộ nghiêng và hỗ trợ tất cả các giao diện CAD-CAM. PRGHồ sơ dòng cắt plasmas là dây chuyền cắt plasma robot tiên tiến nhất để tăng năng suất cho Người dùng cuối từ các ngành công nghiệp khác nhau.



thông số kỹ thuật



Người mẫu	Bóng đèn tròn	dải	Góc	góc điện tử	dầm chữ T	Kênh	dầm chữ H	Chiều dài	Cân nặng
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	không áp dụng	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Hỗ trợ cắt plasma, khắc plasma, khắc in phun, phần mềm CAD-CAM



Tính năng và ứng dụng



1.PRGHồ sơ dòng cắt plasmas là thiết bị cắt tự động hóa cao được tích hợp với cánh tay rô-bốt sáu trục của ABB. Bằng một thao tác chính của một người vận hành, dây chuyền bắt đầu quá trình xử lý tự động từ tải vật liệu và dỡ các bộ phận sau khi cắt plasma.

2. Dây chuyền có thể được tích hợp hoàn toàn với hệ thống MES và Cho phép điều khiển từ xa thông qua trình xem nhóm để các kỹ sư từ nhà sản xuất dễ dàng thực hiện chẩn đoán từ xa để giải quyết sự cố qua internet mà không cần cử kỹ sư đến địa điểm làm việc.

3. Hệ thống CNC cung cấp toàn quyền kiểm soát tất cả hệ thống dây chuyền chính (rô-bốt, bàn con lăn, băng chuyền chéo, xe đẩy và kẹp gắp, hệ thống đánh dấu)ã

4.Có thể đọc các tệp *.gen được tạo từ Tribon/AM, các tệp DSTV được xuất từ ​​phần mềm thiết kế TEKLA và các định dạng khác.

5. Cái nàyHồ sơ dòng cắt plasmas được sử dụng rộng rãi trong Đóng tàu, xưởng đóng tàu và ngoài khơi để cắt plasma của chất làm cứng để làm tấm phẳng, kết cấu đáy đôi, cụm lắp ráp phụ, vách ngăn, mạng, tấm vi mô cho các tàu / Tàu khác nhau. Với PRGHồ sơ dòng cắt plasmas, các nhà máy đóng tàu hoặc đóng tàu có thể tăng sản lượng và giảm lao động.



Chi tiết

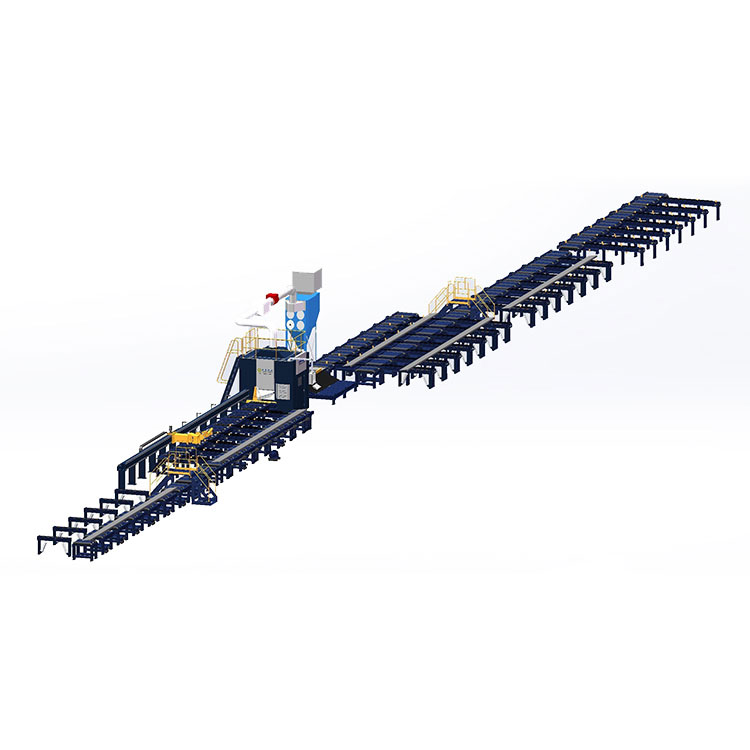

PRG400Hồ sơ dòng cắt plasmabao gồm:

Tilters để lật ngược các cấu hình

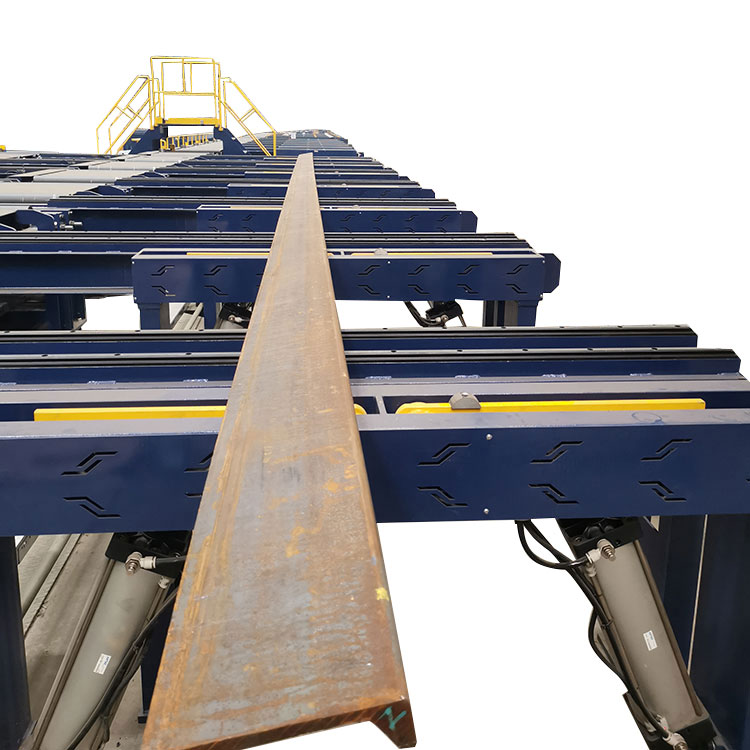

Băng tải con lăn làm đệm

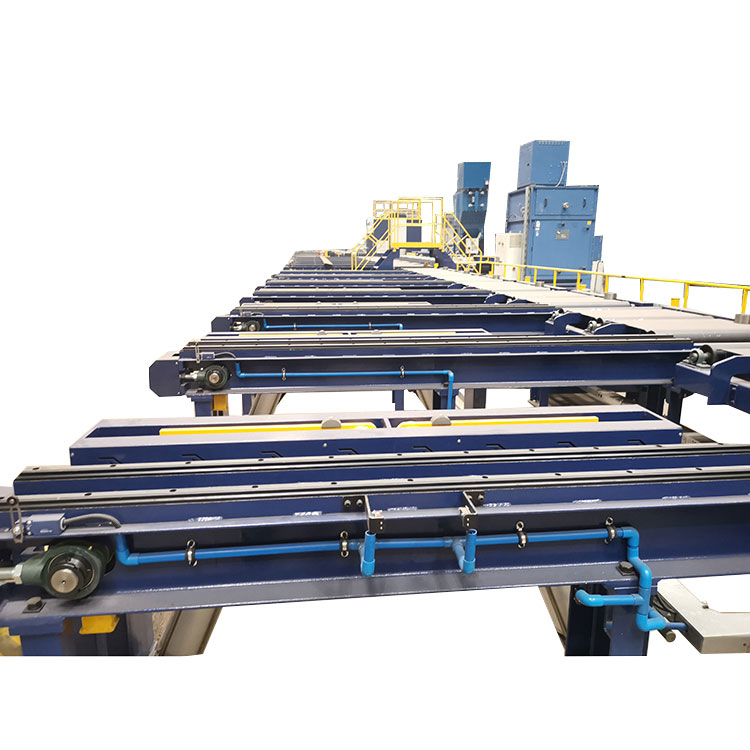

Băng tải chéo để tải

Giỏ đo và kẹp

Bàn lăn đầu vào

thiết bị đánh dấu máy in phun,

Buồng cắt plasma của robot có bộ lọc bụi

Băng tải tấm phân loại đoạn ngắn

Bàn lăn đầu ra cho phần dài

Băng tải chéo cho các bộ phận dài

Bộ lọc để mài thủ công

Chế độ xem cấu trúc

Giỏ đo và kẹp

Nạp biên dạng vào buồng cắt cùng lúc để đo chiều dài của biên dạng được nạp.



Máy đánh dấu in phun

Bằng thiết bị đánh dấu in phun để in chữ, số, ký hiệu và đường uốn (đường nghịch đảo)

Buồng cắt robot

Bằng cách lắp đặt một cánh tay robot 6 trục bên trong buồng cắt để thực hiện cắt chất lượng cao trên các biên dạng. Đây là phần quan trọng của toàn bộ PRG400Hồ sơ dòng cắt plasmaS.



Băng tải tấm đai và bàn tiếp nhận

Bằng cách trang bị một băng tải tấm đai sau buồng cắt, PRG400Hồ sơ dòng cắt plasmas có thể tự động sắp xếp các phần ngắn và tự động xuất các phần. Đoạn ngắn được đẩy bằng máy đẩy đến bàn tiếp nhận để người vận hành thực hiện các đoạn ngắn một cách dễ dàng.



bộ lọc

Trên máy cắt plasma Robot PRG400 có 3 nhóm thanh nghiêng biên dạng được lắp đặt. Nhóm đầu tiên dùng để lật ngược các bóng đèn 180 độ để làm cho đầu bóng đèn ở phía dưới. 2 nhóm còn lại là lật ngược các bộ phận để người vận hành mài thủ công để loại bỏ bavia ở cả hai mặt của các bộ phận sau khi cắt.
