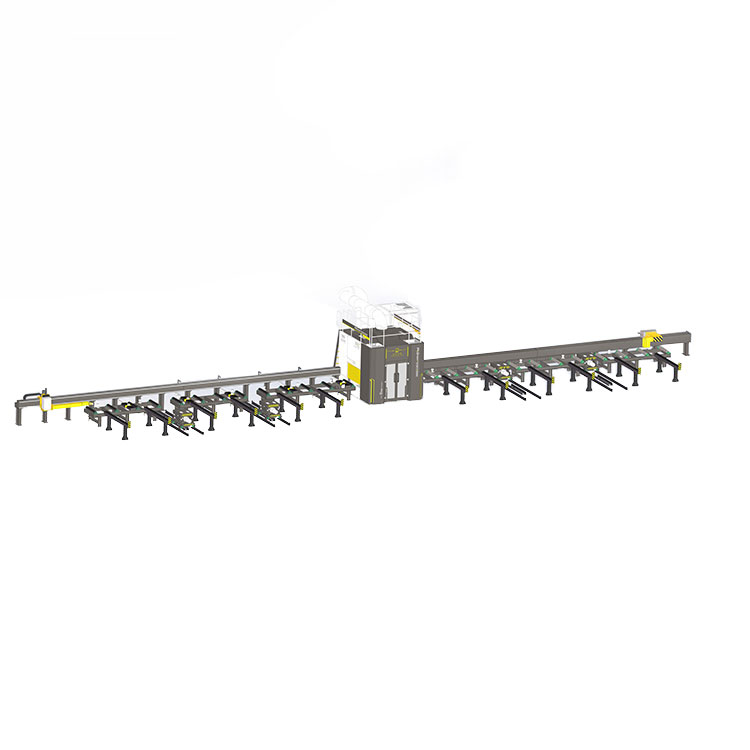

  • Hệ thống chế tạo kết cấu cắt plasma - 0 Hệ thống chế tạo kết cấu cắt plasma - 0

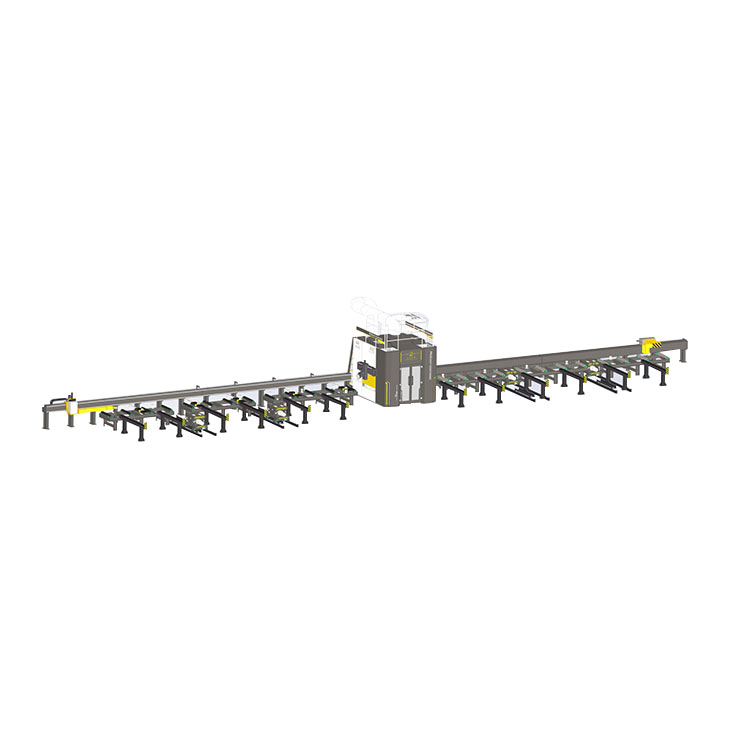

  • Hệ thống chế tạo kết cấu cắt plasma - 1 Hệ thống chế tạo kết cấu cắt plasma - 1

Hệ thống chế tạo kết cấu cắt plasma

JINFENG® là nhà sản xuất và cung cấp hệ thống chế tạo kết cấu cắt Plasma chuyên nghiệp của Trung Quốc với giá cả phải chăng. Các hệ thống chế tạo kết cấu cắt Plasma là các máy đối phó Plasma hiệu suất cao để thực hiện cắt plasma trên các cấu hình thép khác nhau của dầm H (dầm I), dải, góc, Kênh và ống hình vuông/hình chữ nhật bằng cánh tay rô-bốt.

Gửi yêu cầu

Tải xuống PDF

Mô tả Sản phẩm

JINFENG® là nhà sản xuất và cung cấp chuyên nghiệp của Trung QuốcHệ thống chế tạo kết cấu cắt plasmavới giá cả phải chăng. CácHệ thống chế tạo kết cấu cắt plasmalà những máy cắt plasma hiệu suất cao để thực hiện cắt plasma trên các cấu hình thép khác nhau của dầm chữ H (dầm chữ I), dải, góc, Kênh và ống hình vuông/hình chữ nhật bằng cánh tay rô-bốt.

PKG500L



Hệ thống chế tạo kết cấu cắt plasma



Đối với tất cả cácHệ thống chế tạo kết cấu cắt plasmavà máy cắt plasma do JINFENG WELDCUT sản xuất sẽ được bảo hành 2 năm và được trang bị Bàn lăn, xe đẩy ngang, bộ lọc bụi, hệ thống cắt plasma và các chức năng tùy chọn như thiết bị đánh dấu chấm, đánh dấu bằng laser, cắt lỗ bằng laser và hỗ trợ tất cả các giao diện CAD-CAM. PKGHệ thống chế tạo kết cấu cắt plasmalà dây chuyền cắt plasma robot tiên tiến nhất để tăng năng suất cho Người dùng cuối từ các ngành công nghiệp khác nhau.



thông số kỹ thuật



Người mẫu

dầm chữ H

dải

Góc

góc điện tử

Kênh

ống SQ

Chiều dài

Cân nặng



12000mm

12T

PKG500L

150*120mm-

1000*500mm

100*5mm â

1000*30mm

100*75mm-

500*150mm

75*75mm-

220*220mm

100*50mm-

1000*500mm

150*150mm-

500*400mm

Hỗ trợ cắt plasma, khắc plasma, cắt laser, khắc laser, khắc dấu chấm, phần mềm CAD-CAM



Tính năng và ứng dụng



1.PKG500LHệ thống chế tạo kết cấu cắt plasmalà thiết bị cắt tự động hóa cao được tích hợp với cánh tay rô-bốt sáu trục của ABB. Bằng một thao tác chính của một người vận hành, dây chuyền bắt đầu quá trình xử lý tự động từ tải vật liệu và dỡ các bộ phận sau khi cắt plasma.

2. Một PKG500LHệ thống chế tạo kết cấu cắt plasmavới một toán tử có thể thay thế:

Đường khoan dầm

Cưa

đường góc

Dây chuyền gia công tấm/thanh

máy đối phó

máy đánh dấu



3. Dây chuyền có thể được tích hợp hoàn toàn với hệ thống MES và Cho phép điều khiển từ xa thông qua trình xem nhóm để các kỹ sư từ nhà sản xuất dễ dàng thực hiện chẩn đoán từ xa để giải quyết sự cố qua internet mà không cần cử kỹ sư đến địa điểm làm việc.

3. Hệ thống CNC cung cấp toàn quyền kiểm soát tất cả hệ thống dây chuyền chính (rô-bốt, bàn con lăn, băng chuyền chéo, xe đẩy và kẹp gắp, hệ thống đánh dấu)ã

4.Có thể đọc các tệp *.gen được tạo từ Tribon/AM, các tệp DSTV được xuất từ ​​phần mềm thiết kế TEKLA và các định dạng khác.

5. PKG500L nàyHệ thống chế tạo kết cấu cắt plasmađược sử dụng rộng rãi trong kết cấu Thép (Dầm plasma đối phó để chế tạo kết cấu tòa nhà, cầu, đường sắt, rơ moóc, toa xe lửa, cầu thang, tay vịn và thép thứ cấp khác), kết cấu thép và ngoài khơi (Dầm đối phó cho các vị trí trên cùng, khu dân cư, cấu trúc dưới biển, khung dưới biển, kết cấu hỗ trợ, giá đỡ ống, khung bảo vệ cho đa tạp dưới biển, dầm chữ H đối phó cho ván trượt, cấu trúc dưới biển và khung hỗ trợ), và được ứng dụng trong Trên bờ.





Chi tiết



PKG500L nàyHệ thống chế tạo kết cấu cắt plasmabao gồm:

xe chéo

Giỏ đo và kẹp

Bàn lăn đầu vào

Buồng cắt plasma robot

Bàn lăn đầu ra



Chế độ xem cấu trúc


Giỏ chéo - tải

Bằng cách tích hợp một xe đẩy chéo vào bàn con lăn đầu vào của PKG500LHệ thống chế tạo kết cấu cắt plasma, dầm H và các cấu hình khác có thể được di chuyển đến nơi cần thiết mà không cần sử dụng cần trục để giảm rủi ro cần trục xuống 0.


Giỏ đo và kẹp

Nạp biên dạng vào buồng cắt cùng lúc để đo chiều dài của biên dạng được nạp.


Thiết bị đánh dấu chấm

Cung cấp đánh dấu truy xuất nguồn gốc vĩnh viễn của số bộ phận.



đầu cắt laser

Cung cấp các lỗ cắt bằng laser trên thanh dầm H với độ chính xác cao và chất lượng cao.




Buồng cắt robot

Bằng cách lắp đặt một cánh tay robot 6 trục bên trong buồng cắt để thực hiện cắt chất lượng cao trên các biên dạng.



bảng điều khiển hoạt động

LCD 19 inch với màn hình cảm ứng.




Bàn lăn đầu vào/đầu ra

Nhờ hoạt động của các bàn con lăn, các máy đối phó dầm chữ H đạt được khả năng vận hành tự động hóa cao để giảm sức lao động và tăng sản lượng.


Xe chéo â dỡ hàng

Bằng cách tích hợp một xe đẩy chéo vào bàn con lăn đầu ra của PKG500LHệ thống chế tạo kết cấu cắt plasma, các chi tiết sau khi cắt có thể di chuyển đến nơi cần thiết, không cần dùng cẩu giảm rủi ro cẩu xuống 0.
