Dầm Flippers1

Chils dai

Chils Flippers là thiết bị hiệu suất cao trong dòng để sản xuất chùm hộp, được sản xuất bởi Jinfeng Weldcut, nhà sản xuất và nhà cung cấp dầm của Trung Quốc chuyên nghiệp với giá cả phải chăng. Các chân chèo chùm cung cấp an toàn và hiệu quả cao hơn cho việc di chuyển các chùm tia và lật ngược các chùm tia cho sản xuất dầm hộp.
Jinfeng Weldcut sẽ cung cấp bảo hành 1 năm cho các chân chèo. Các yếu tố điện chính của các dây chuyền sản xuất chùm tia được chọn từ thương hiệu nổi tiếng thế giới sẽ mang lại thuận tiện hơn cho người dùng để tìm các bộ phận ở địa phương mà không đi từ đường dài từ Trung Quốc. Chân xe chùm là các thiết bị hiệu quả cao và tiên tiến nhất để tăng năng suất cho người dùng cuối từ các cấu trúc thép, xây dựng thép và tòa nhà cao.

Quan điểm cấu trúc

Sử dụng thiết bị

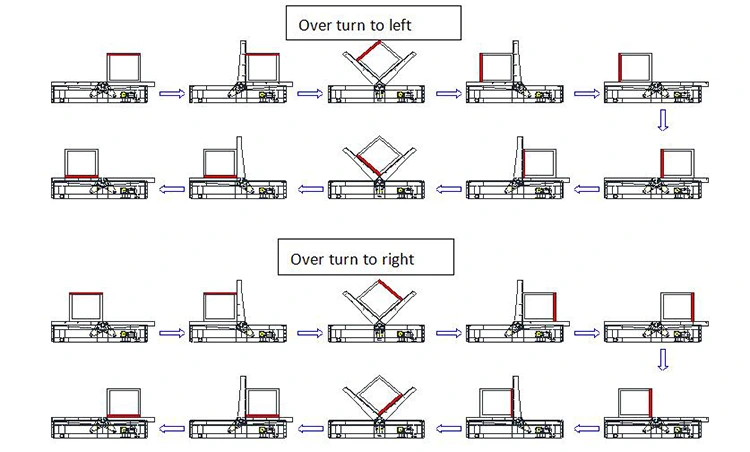

Hai PC có khả năng di chuyển 180 ° chùm tia thủy lực được cung cấp trong mỗi bộ, chủ yếu được sử dụng để chuyển phôi sau khi hàn ở một bên. Khi làm việc, nhấc phôi ra khỏi bàn lăn hoặc giá đỡ phôi và bộ giảm tốc điều khiển hai giá đỡ lật để di chuyển đồng bộ để di chuyển phôi sang một bên của bàn lăn hoặc giá đỡ phôi. Sau đó, hai xi lanh thủy lực điều khiển hai cánh tay hình chữ L để xoay đồng bộ. Sau khi phôi bị lật, nó được chuyển đến giữa bàn lăn hoặc giá đỡ phôi, và sau đó phôi được chuyển đến quy trình tiếp theo hoặc hàn.

Thông số kỹ thuật chính

Đặc điểm hiệu suất

Thiết bị bao gồm một máy chính, hệ thống thủy lực và hệ thống điều khiển điện. Một nhóm gồm hai chân chèo chùm được sử dụng để đồng thời lật đổ và di chuyển. Quá trình lật của hai chân cờ được điều khiển bởi các van đồng bộ hóa thủy lực tiên tiến để đảm bảo xoay đồng bộ của mỗi cánh tay bị lật trong quá trình nghiêng. Kiểm soát thủ công quá trình doanh thu của phôi để đạt được doanh thu 90 ° của phôi.

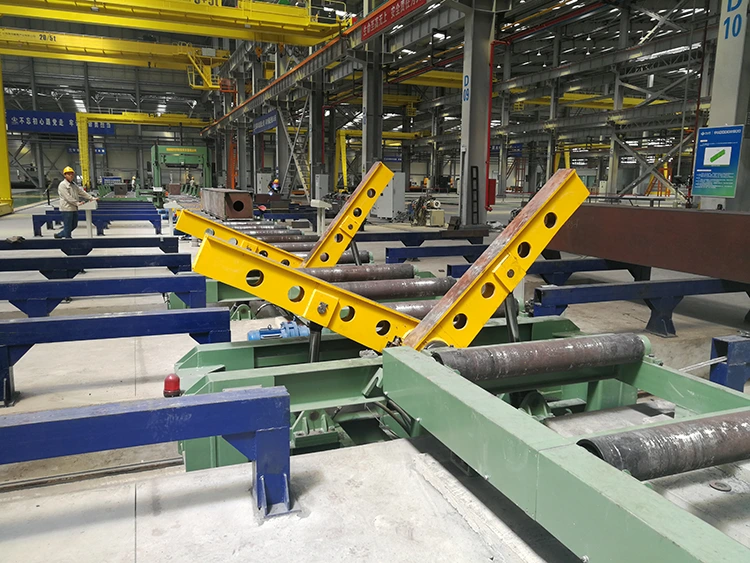

3.2 Mỗi cánh quạt chùm tia sử dụng một tập hợp các xi lanh kỹ thuật thủy lực tiêu chuẩn để đẩy cánh tay quay "L" để xoay, có thể lật phôi. Bộ giảm tốc độ và một bánh xe đi bộ được sắp xếp trên khung doanh thu, cho phép giá đỡ doanh thu có chức năng di chuyển.
3.3 Thiết bị phải được điều khiển bằng thủy lực và có các đặc điểm của khả năng chống va đập, lật ổn định và tốc độ thất bại thấp so với các máy lật được điều khiển bằng cơ học. Nó không chỉ có thể được sử dụng để lật phôi 90 º, mà còn có thể được nâng lên để di chuyển giữa các trạm khác nhau. So với các máy quay chuỗi truyền thống, không chỉ trạm làm việc không đóng, tạo điều kiện cho việc nâng và vận chuyển phôi vào và ra, mà cả các kích thước tổng thể, đặc biệt là kích thước chiều cao, giảm đáng kể và hoạt động là an toàn và đáng tin cậy. Một nhóm gồm hai bộ kiểm soát liên kết, dễ vận hành, an toàn và đáng tin cậy.

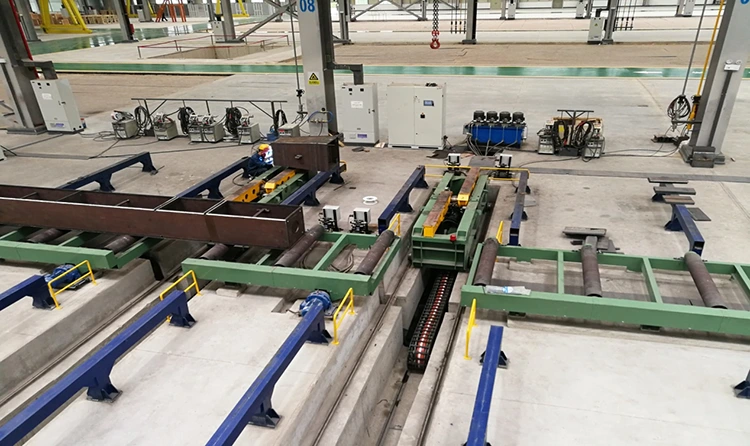

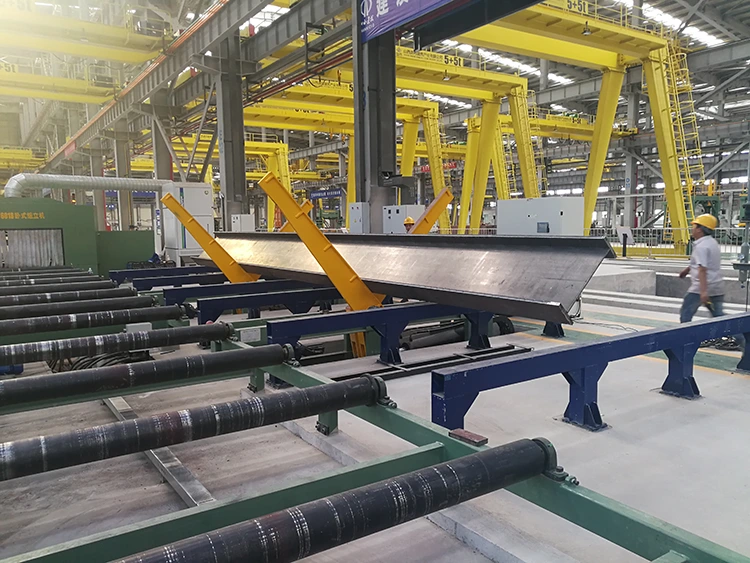

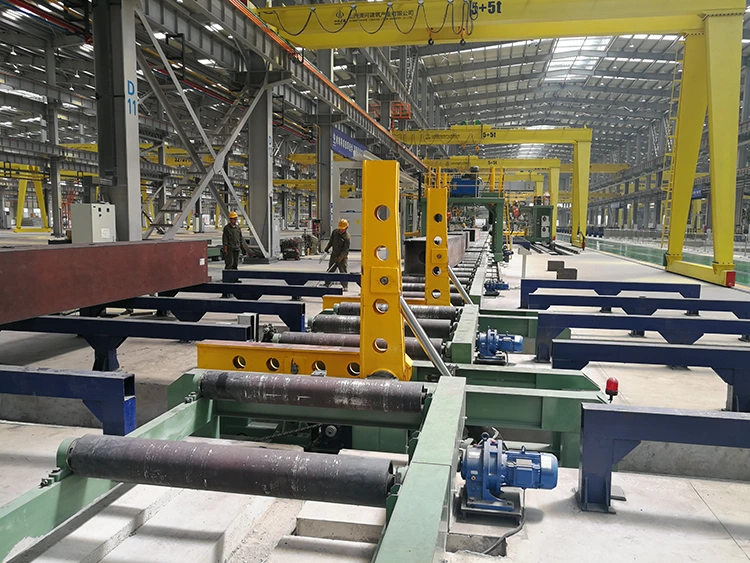

Dầm được cài đặt trong nhà máy của người dùng
