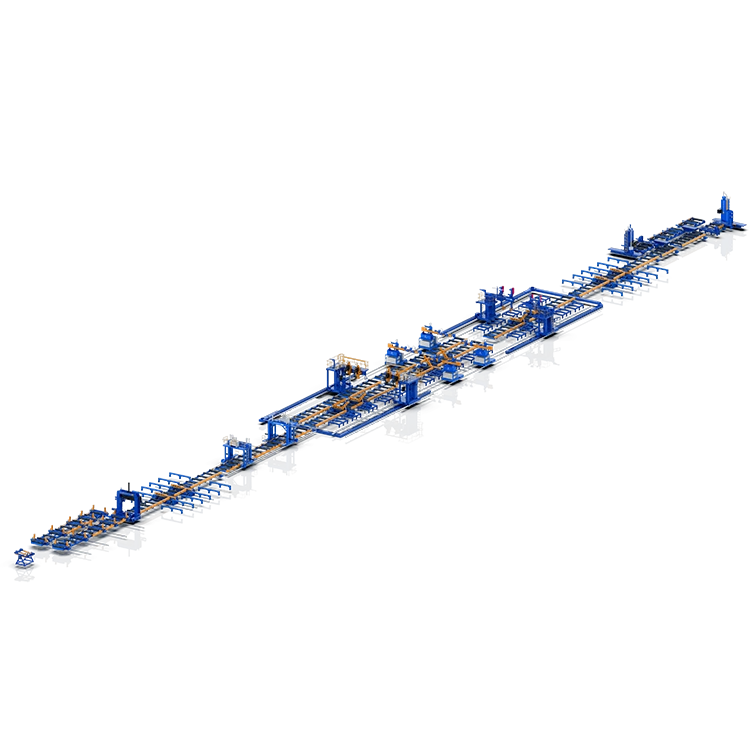

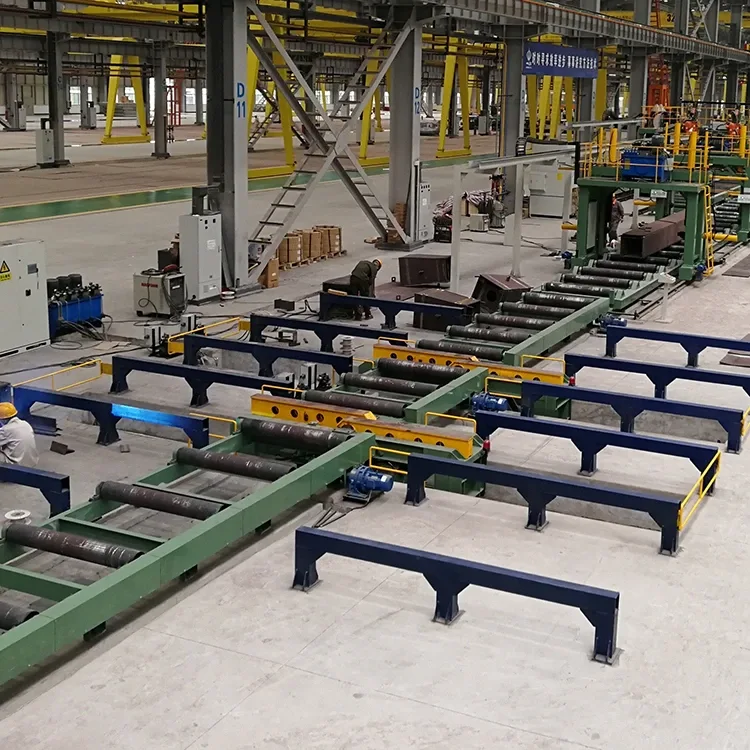

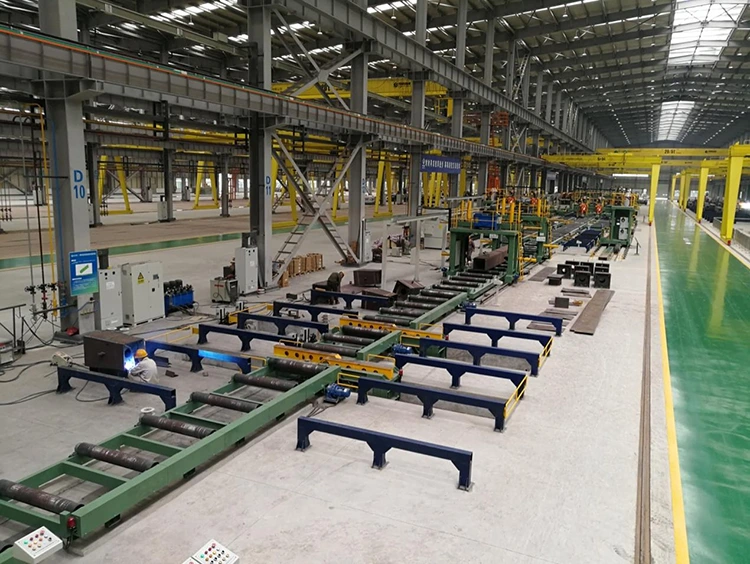

Vạch hàn cột hộp

Jinfeng Weldcut sẽ cung cấp bảo hành 1 năm cho các đường hàn cột hộp. Các yếu tố điện chính của các sản phẩm cột hộp được chọn từ thương hiệu nổi tiếng thế giới sẽ mang lại thuận tiện hơn cho người dùng để tìm các bộ phận ở địa phương mà không đi từ đường dài từ Trung Quốc. Các đường hàn cột tự động X15 là dây chuyền sản xuất tự động hóa cao và tiên tiến nhất để tăng năng suất cho người dùng cuối từ các ngành công nghiệp khác nhau.

Thông số kỹ thuật

Tính năng và ứng dụng

1. Các đường hàn cột X15 là các dây chuyền sản xuất tự động hóa cao để tạo ra các cột Hộp hàn với công nhân nhỏ hơn và cần cẩu ít hơn.

2. Dòng có thể được tích hợp đầy đủ với hệ thống MES và hoàn thành giao tiếp thời gian thực giữa máy tính trên và hệ thống điều khiển, hoàn thành việc thu thập dữ liệu của thiết bị, tải lên tất cả dữ liệu được thu thập lên hệ thống MES của nhà máy (hoặc hệ thống điều khiển tập trung trên) và đảm bảo tính kịp thời và hiệu quả của việc truyền thông tin.

3. Thiết kế và bảo vệ phải đáp ứng các yêu cầu của các tiêu chuẩn quốc gia và bảo vệ môi trường liên quan; Thiết bị an toàn và thiết bị bảo vệ phải đáp ứng các tiêu chuẩn công nghiệp có liên quan ;.

4. Các đường hàn cột hộp này được sử dụng rộng rãi trong cấu trúc thép và cấu trúc thép, để hàn cột hộp Hộp hàn để xây dựng thép, xây dựng cấp cao và cấu trúc thép, hoặc cầu, v.v.

5. Thiết kế linh hoạt của thiết bị hàn cho phép hỗ trợ bất kỳ thương hiệu nào của các nguồn năng lượng hàn.

6. CE, được chứng nhận ECA có sẵn.

7. Dòng này cung cấp sản xuất từ chùm ánh sáng đến chùm rất nặng với độ dày lớn mà không thay đổi bất kỳ công cụ hoặc thiết bị nào.

8. Từ việc lắp ráp đến đầu cuối, toàn bộ xử lý không cần bất kỳ cần cẩu nào ngoại trừ việc tải ở đầu và dỡ hàng cuối cùng, điều này làm giảm đáng kể nguy cơ sử dụng cần cẩu.

Danh sách các máy móc và thiết bị để thiết lập toàn bộ dây chuyền sản xuất để sản xuất chùm hộp hàn:

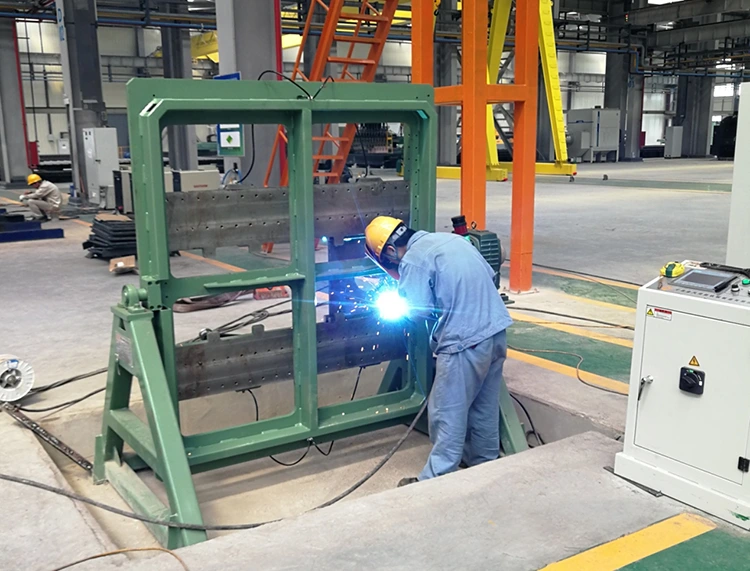

1- Máy lắp ráp vách ngăn

Máy này là một thiết bị đặc biệt để lắp ráp và hàn định vị của tấm sườn gia cố trong khoang bên trong của cột hộp. Đây là sản phẩm ưa thích cho các doanh nghiệp cấu trúc thép sản xuất phôi cột hộp để giảm cường độ lao động và cải thiện hiệu quả làm việc.

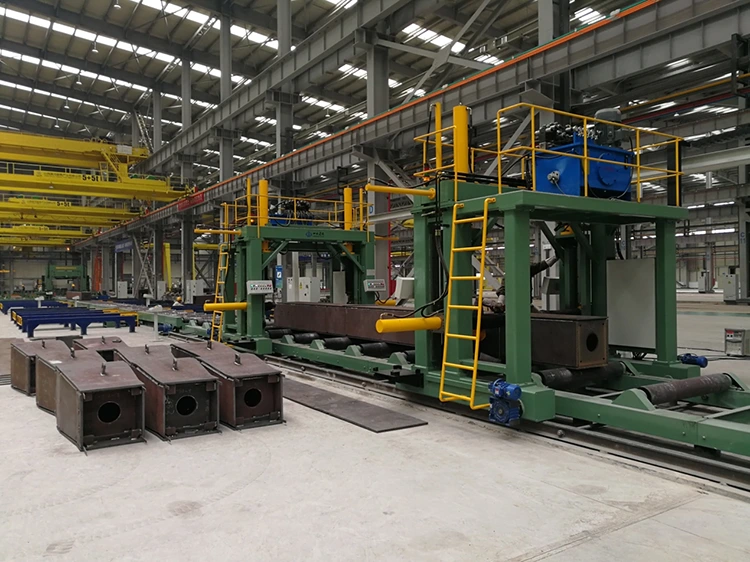

2- Máy lắp ráp cột

Máy lắp ráp cột hộp là thiết bị chính để sản xuất cột Box (cột), chủ yếu hoàn thành việc lắp ráp phần làm việc của cột (cột). Máy này là một trong những thiết bị cần thiết cho các doanh nghiệp cấu trúc thép để sản xuất dầm hộp.

Một máy cho loại U Lắp ráp.

Một máy là để lắp ráp loại hộp.

3- Máy hàn điện tử

XZHB15 Cantilever Electroslag Machine là một sản phẩm tuyệt vời được ra mắt bởi công ty hàn và cắt Jinfeng cho ngành công nghiệp cấu trúc thép. Nó là một thiết bị hàn đặc biệt được thiết kế đặc biệt cho cột Hộp hàn. Để đảm bảo đủ độ cứng và điện trở xoắn trong quá trình chế tạo cột hộp, các vách ngăn (nghĩa là các tấm cứng hơn) thường được hàn ở bên trong cột hộp. Máy này là một thiết bị đặc biệt để hàn các mối hàn giữa tấm bên ngoài của cột hộp và các vách ngăn bên trong.

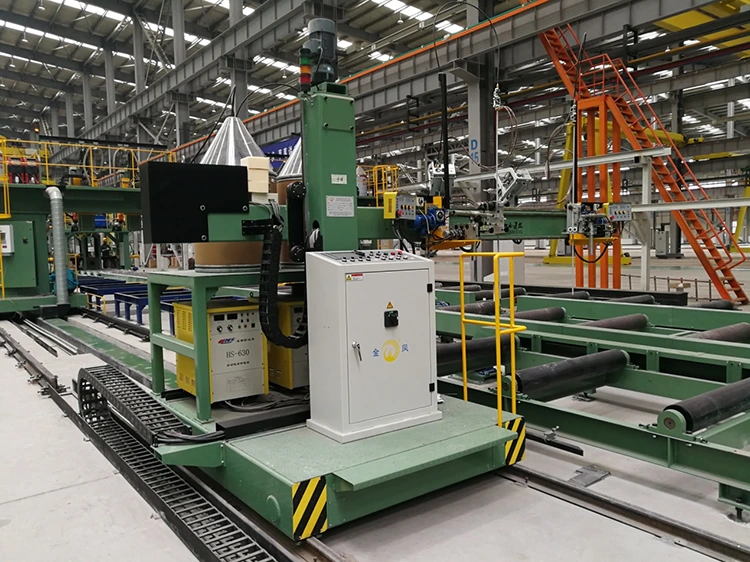

4- Máy hàn trở lại CO2/MAG

XQHB15L Sê -ri Cột Cột Cantilever Hàng hàn được bảo vệ là một thiết bị hàn đặc biệt được thiết kế đặc biệt để hỗ trợ hàn cột hộp (cột) và làm đầy hàn sau khi sao lưu, được công ty chúng tôi ra mắt dựa trên nhu cầu thị trường và nhiều năm kinh nghiệm trong việc phát triển thiết bị cấu trúc thép.

5- CO2/MAG FULTING MÁY HÀN

XQHB15 Sê -ri Cột Cột Cantilever Gas Hàng hàn là một thiết bị hàn đặc biệt được thiết kế đặc biệt để hỗ trợ hàn cột hộp (cột) và làm đầy hàn sau khi sao lưu, được công ty chúng tôi ra mắt dựa trên nhu cầu thị trường và nhiều năm kinh nghiệm trong việc phát triển thiết bị cấu trúc thép.

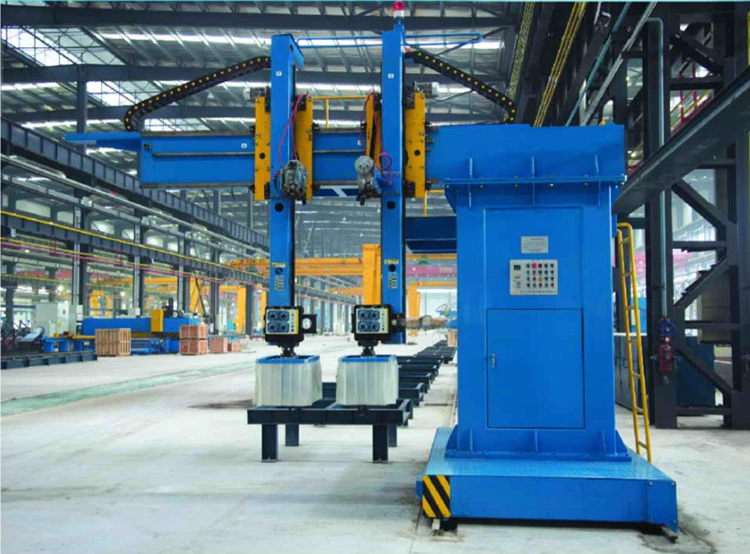

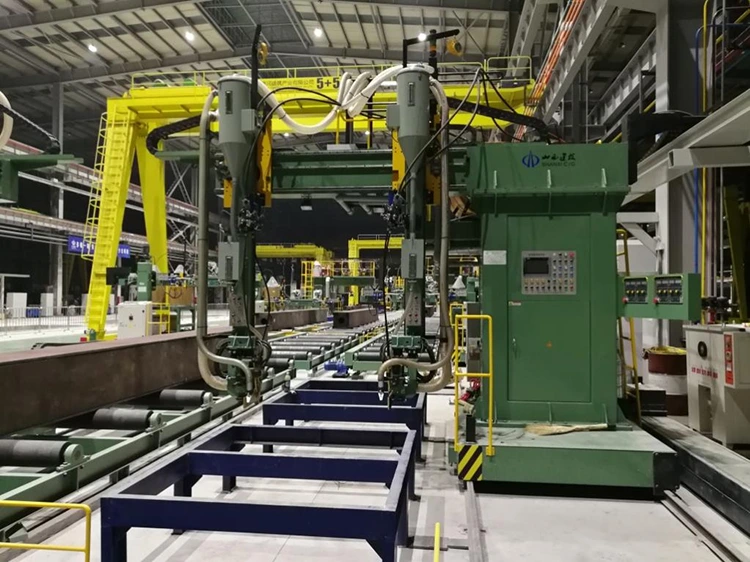

6- Máy hàn hồ quang chìm

XMHB15 Box dầm đúc hẫng hẫng máy hàn hồ quang là một sản phẩm tuyệt vời được ra mắt bởi công ty hàn và cắt jinfeng cho ngành công nghiệp cấu trúc thép. Nó là một thiết bị hàn đặc biệt được thiết kế đặc biệt để hàn các cột hộp lớn và trung bình (cột). Trong những năm qua, sau khi tối ưu hóa và cải tiến liên tục, hiệu suất đã trở nên hoàn hảo hơn.

7- Máy phay mặt cuối

Với sự phát triển nhanh chóng của xây dựng kinh tế, xây dựng, cây cầu và các ngành công nghiệp khác có các yêu cầu ngày càng nghiêm ngặt về chất lượng kỹ thuật cấu trúc thép. Khớp mông của chùm H, cột hộp và cột, và các bộ phận thon, và quá trình xử lý mặt cuối của phần công việc đã trở thành một quá trình thiết yếu. Quá trình xử lý mặt cuối không chỉ cải thiện đáng kể chất lượng của phần làm việc, giảm lỗi lắp đặt và xây dựng tại chỗ, rút ngắn thời gian xây dựng và cải thiện hiệu quả xây dựng tại chỗ. Nó cũng mang lại lợi ích kinh tế tốt hơn cho các doanh nghiệp cấu trúc thép. Theo tình hình xử lý thực tế của các doanh nghiệp cấu trúc thép, công ty chúng tôi đang tiếp thu những lợi thế của các sản phẩm tương tự quốc tế và kịp thời ra mắt các sản phẩm mới để đáp ứng nhu cầu thị trường. Nó không chỉ được sử dụng trong ngành công nghiệp cấu trúc thép, mà còn có thể được sử dụng làm thiết bị chung, được sử dụng rộng rãi trong các ngành công nghiệp sản xuất máy móc, năng lượng điện, dầu, hóa dầu và máy móc khác.

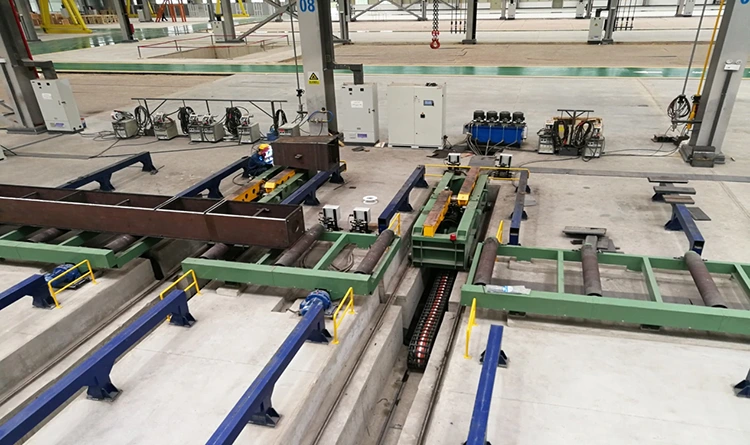

8- Dải dầm 180 ° lật

Hai mảnh của các chùm tia thủy lực di động 180 ° được sử dụng cho phần mềm của các mảnh công việc được hàn ở một bên. Khi làm việc, nhấc mảnh công việc ra khỏi bàn lăn hoặc giá đỡ công việc, và bộ giảm tốc điều khiển hai cánh quạt chùm tia để di chuyển đồng bộ để di chuyển mảnh công việc sang một bên của bàn lăn hoặc giá đỡ công việc, và sau đó hai xi-lanh thủy lực sau khi xử lý hoặc xử lý.

Theo tình huống thực tế, hai mảnh có thể được sử dụng riêng biệt như một nhóm để lật dầm ngắn. Đồng thời, 4 mảnh cũng có thể được kết hợp thành một nhóm để lật ngược các dầm dài. Tính linh hoạt và hiệu quả cao.

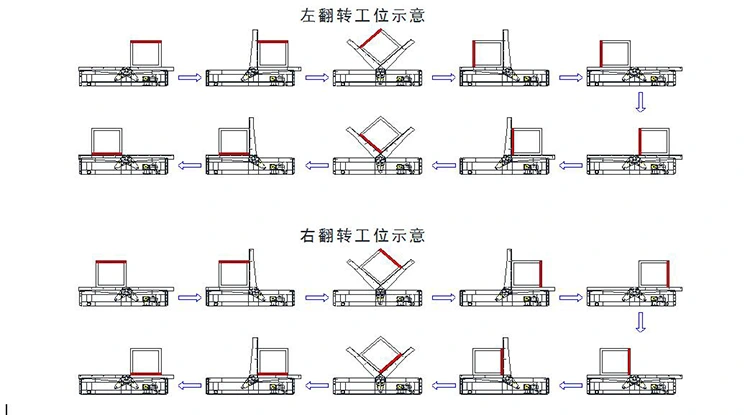

Biểu đồ lưu lượng hoạt động của Flippers chùm tia:

9- Giỏ thép

Thiết bị này chủ yếu được sử dụng để phối hợp với quy trình sản xuất để di chuyển phần làm việc từ bảng con lăn truyền tải hoặc thiết bị khác đến thiết bị sẽ được xử lý. Giỏ thép chủ yếu có hai chức năng hành động: đi bộ và nâng. Sự dịch chuyển của phần làm việc có thể được hoàn thành thông qua thao tác và kiểm soát. Các thiết bị có cấu trúc đơn giản, hoạt động thuận tiện và hoạt động ổn định. Máy áp dụng thiết kế hạng nặng, với tải tối đa 30 tấn;

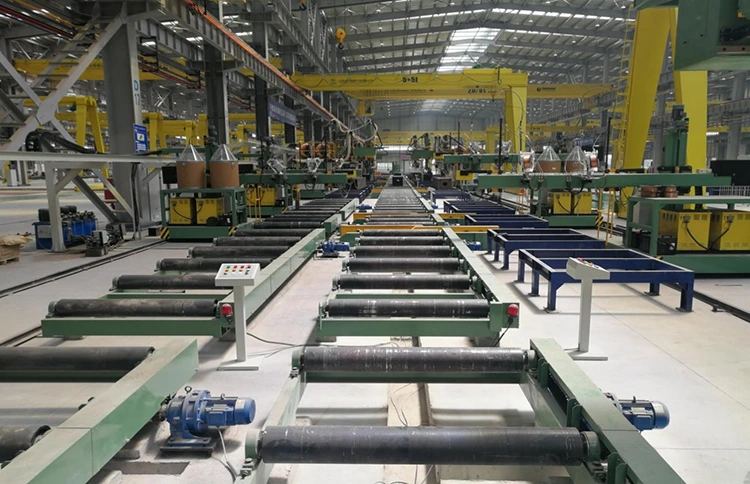

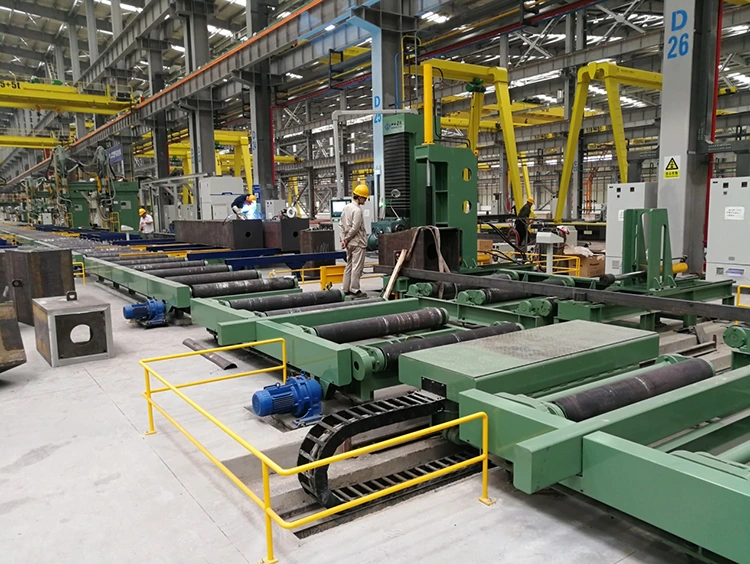

10- Bàn lăn

Nó chủ yếu được sử dụng để chuyển các phôi từ hội đồng của cột hộp đến việc hoàn thành hàn, hướng về phía cuối.

Làm thế nào để tạo ra một cột hộp hàn từ tấm thép?

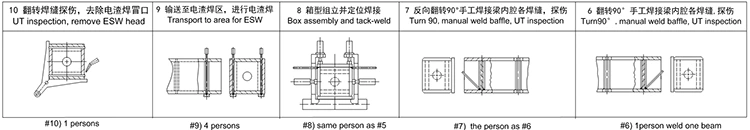

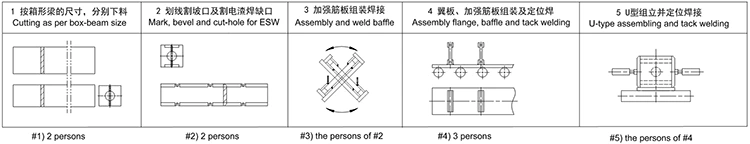

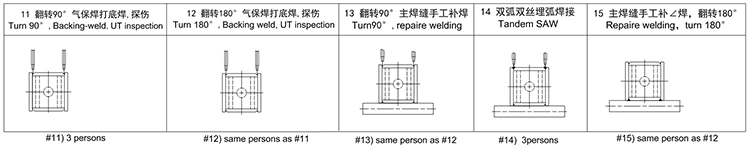

Sau đây là biểu đồ dòng sản xuất cho sản xuất từ các tấm cho đến khi H và kiểm tra cuối cùng.

Biểu đồ dòng sản xuất
